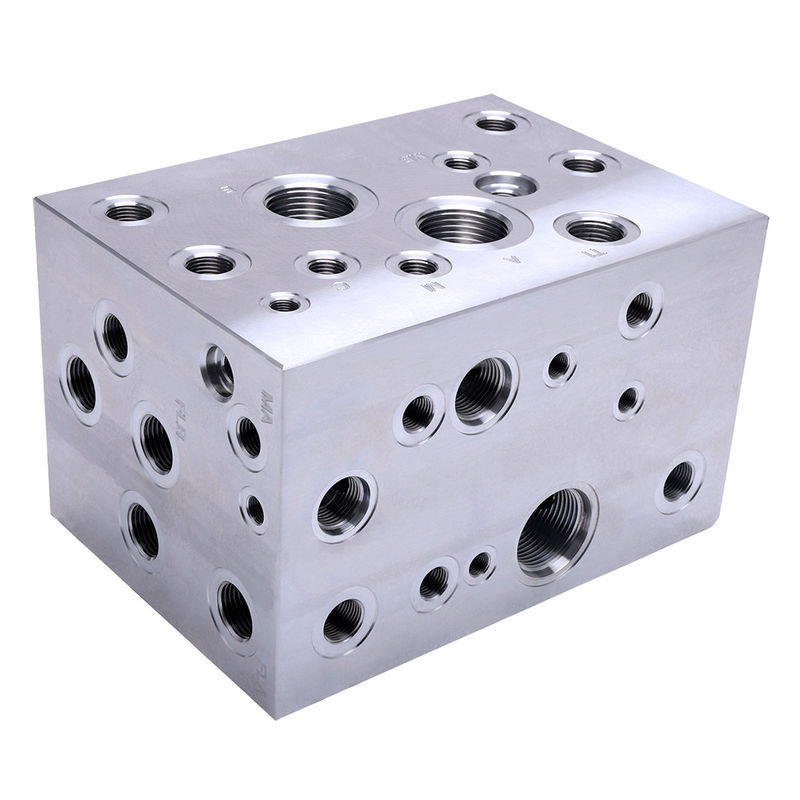

Ứng dụng của CNC Custom Hydraulic Manifold trên máy đào

Name: Ứng dụng của CNC Custom Hydraulic Manifold trên máy đào
Brand: Dongguan Zhongwei Metal Products Co., Ltd
SKU: OEM-128
Price: 1.00 USD
Availability: InStock

Chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: Zhongwei

Chứng nhận: ISO9001:2015, ISO13485:2016

Số mô hình: OEM-128

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 2

Giá bán: Customized Negotiation

chi tiết đóng gói: Thẻ:

Thời gian giao hàng: 6-13 ngày làm việc

Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union,MoneyGram

Khả năng cung cấp: 10000 chiếc / tháng

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Chi tiết sản phẩm

Làm nổi bật:
                                                                                                                                                                                    Máy CNC van giảm áp lực thủy lực, Ventil giảm áp thủy lực máy đào


Loại van:	Khối thủy lực	Vật liệu:	nhôm 6061
Tiêu chuẩn hoặc không tiêu chuẩn:	Khách hàng cung cấp các yêu cầu tùy chỉnh, vv	Ứng dụng:	Áp dụng cho các hệ thống thủy lực khác nhau
Định dạng bản vẽ:	2D/(PDF/CAD)3D(IGES/BƯỚC)	Sức chịu đựng:	0,01-0,05mm

Loại van:	Khối thủy lực
Vật liệu:	nhôm 6061
Tiêu chuẩn hoặc không tiêu chuẩn:	Khách hàng cung cấp các yêu cầu tùy chỉnh, vv
Ứng dụng:	Áp dụng cho các hệ thống thủy lực khác nhau
Định dạng bản vẽ:	2D/(PDF/CAD)3D(IGES/BƯỚC)
Sức chịu đựng:	0,01-0,05mm

Mô tả sản phẩm

Ứng dụng của Cụm van thủy lực tùy chỉnh CNC trên Máy xúc

Khối van thủy lực đóng vai trò là trung tâm điều khiển trong hệ thống thủy lực của máy xúc, quản lý việc phân phối dầu, điều chỉnh áp suất và lưu lượng, đồng thời điều phối logic vận hành. Bằng cách tích hợp nhiều nhóm van, chúng hợp lý hóa các kết nối đường ống, giảm thiểu rủi ro rò rỉ và cho phép kiểm soát chính xác các chức năng của máy xúc bao gồm đào, xoay và di chuyển.

Các loại và Chức năng của Khối van thủy lực

Khối van chính - Bộ điều khiển vận hành máy chính

Khối van chính tạo thành cốt lõi của hệ thống thủy lực của máy xúc, trực tiếp điều khiển hướng, áp suất và lưu lượng trong mạch dầu chính để vận hành gầu, cần, tay đòn, bệ xoay và cơ cấu di chuyển.

Các thành phần tích hợp:Van điều khiển hướng chính, van an toàn chính, van nạp quá tải và van điều khiển lưu lượng
Vận hành cần:Kiểm soát việc nâng, hạ và định vị đồng thời điều chỉnh tốc độ để có hiệu suất ổn định dưới tải nặng
Điều khiển tay đòn và gầu:Phối hợp việc mở rộng/thu gọn tay đòn và đào/đổ gầu với khả năng bù áp suất để có công suất ổn định
Quản lý xoay:Điều chỉnh hướng và tốc độ xoay của bệ đồng thời kết hợp các van đệm để giảm thiểu va đập thủy lực
Vận hành di chuyển:Kiểm soát độc lập chuyển động bánh xích trái/phải với khả năng chuyển đổi tốc độ cao/thấp
Bảo vệ hệ thống:Van an toàn chính đặt áp suất hệ thống tối đa (30-35MPa) trong khi van quá tải ngăn ngừa hiện tượng xâm thực

Khối van dẫn hướng - Nguồn tín hiệu điều khiển

Sử dụng dầu áp suất thấp (2-5MPa), khối van dẫn hướng chuyển đổi các đầu vào điều khiển của người vận hành thành các tín hiệu thủy lực để điều khiển các van điều khiển hướng chính.

Các thành phần tích hợp:Van điều khiển hướng dẫn hướng, van an toàn dẫn hướng và van một chiều
Chuyển đổi vận hành:Chuyển đổi độ dịch chuyển tay cầm cơ học thành các tín hiệu điều khiển thủy lực tỷ lệ
Kiểm soát chính xác:Cho phép điều chỉnh tốc độ vô cấp thông qua độ dịch chuyển của trục van chính tỷ lệ
Bảo vệ mạch:Van an toàn dẫn hướng bảo vệ chống hư hỏng do lực vận hành quá mức

Khối van phụ trợ - Hỗ trợ chức năng chuyên biệt

Các khối van này cung cấp khả năng điều khiển chuyên dụng cho các chức năng phụ trợ cụ thể và hoạt động kết hợp với khối van chính.

Van đệm xoay:Giảm va đập thủy lực trong chu kỳ khởi động/dừng của bệ
Van giới hạn tốc độ di chuyển:Ngăn chặn chuyển động nhanh trong quá trình vận hành đồng thời cho phép quá trình vận chuyển hiệu quả
Van giữ cần:Duy trì vị trí cần để ngăn chặn việc lắng xuống và đảm bảo an toàn khi nâng
Van búa/kẹp:Kiểm soát các chức năng của dụng cụ phụ trợ bao gồm tần số búa và vận hành kẹp

Vật liệu và Tiêu chí lựa chọn Khối van thủy lực

Khối van thủy lực của máy xúc phải chịu được áp suất cao (30-40MPa), rung động thường xuyên và ăn mòn dầu đồng thời duy trì dung sai đường dẫn bên trong chính xác (≤0,02mm). Việc lựa chọn vật liệu ưu tiên độ bền, khả năng chịu áp suất, khả năng gia công và khả năng chống ăn mòn.

Thép kết cấu carbon chất lượng cao 45# (Vật liệu chính)

Với độ bền kéo ≥600MPa và độ bền chảy ≥355MPa, vật liệu này mang lại khả năng gia công tuyệt vời và hiệu quả về chi phí. Xử lý nhiệt đạt độ cứng HB220-250 trong khi mài đảm bảo độ nhám đường dầu ≤0,8μm. Được sử dụng trong hơn 90% khối van chính và dẫn hướng của máy xúc.

Thép kết cấu hợp kim 27SiMn (Ứng dụng áp suất cao)

Cung cấp độ bền kéo ≥835MPa và độ dẻo dai va đập vượt trội, hợp kim này phù hợp với các ứng dụng hạng nặng. Xử lý nhiệt và làm cứng bề mặt cục bộ (HRC50-55) tăng cường khả năng chống mài mòn. Lý tưởng cho máy xúc lớn (20+ tấn) và khối van dành riêng cho búa.

Hợp kim nhôm (Giải pháp nhẹ)

Nhôm 6061-T6 cung cấp 1/3 trọng lượng của thép với khả năng chống ăn mòn tuyệt vời sau khi anod hóa. Mặc dù độ bền kéo thấp hơn (≥310MPa), nhưng nó hoạt động tốt trong các khối van dẫn hướng và phụ trợ cho các máy xúc nhỏ hơn (dưới 6 tấn) hoạt động ở ≤20MPa.

Thép không gỉ (Ứng dụng chống ăn mòn)

Thép không gỉ 304 hoặc 316 mang lại khả năng chống ăn mòn đặc biệt trong môi trường khắc nghiệt. Mặc dù độ cứng thấp hơn và độ phức tạp trong quá trình xử lý cao hơn, nhưng nó rất cần thiết cho các khối van trong các ứng dụng khai thác, ven biển và ăn mòn.

Thông số kỹ thuật sản xuất

Quy trình	Phay CNC, khoan, ta rô, mài, đánh bóng, gỡ gờ
Dung sai	±0,002-±0,005 hoặc theo thông số kỹ thuật của khách hàng với kiểm tra QC 100%
Xử lý bề mặt	Phun cát, anod hóa, sơn tĩnh điện, mạ, đánh bóng, điện di, mạ kẽm, lớp phủ PVD
Thiết bị kiểm tra	CMM, thước đo chiều cao, thước đo micromet, thước đo lỗ, máy đo độ cứng, đo độ nhám
Đặc điểm kỹ thuật	Dịch vụ OEM tuân thủ nghiêm ngặt các bản vẽ và mẫu
Ứng dụng	Gia công CNC OEM, phụ kiện khai thác, linh kiện máy móc, phụ tùng xe tải, phụ tùng ô tô, linh kiện công nghiệp
Định dạng bản vẽ	2D (PDF/CAD) 3D (IGES/STEP)

Đảm bảo chất lượng và Khả năng sản xuất

Lực lượng lao động có tay nghề cao hoạt động theo các hệ thống quản lý có cấu trúc
Phản hồi nhanh chóng và hỗ trợ cho tất cả các yêu cầu của khách hàng
Hơn 10 năm kinh nghiệm sản xuất chuyên nghiệp đảm bảo chất lượng sản phẩm
Năng lực sản xuất đáng kể để đáp ứng các yêu cầu về khối lượng
Các tiêu chuẩn chất lượng nghiêm ngặt được duy trì trong môi trường sản xuất hợp vệ sinh
Quy trình kiểm soát chất lượng toàn diện:
- Kiểm soát chất lượng đầu vào (IQC) - Xác minh nguyên liệu thô
- Kiểm soát chất lượng trong quá trình (IPQC) - Kiểm tra giai đoạn sản xuất
- Kiểm soát chất lượng cuối cùng (FQC) - Xác nhận hàng hóa thành phẩm
- Kiểm soát chất lượng đầu ra (OQC) - Kiểm tra trước khi xuất xưởng 100%
Dịch vụ và hỗ trợ sau bán hàng chuyên dụng

Tóm tắt

Thiết kế khối van thủy lực và lựa chọn vật liệu kết hợp các yêu cầu về chức năng với điều kiện vận hành. Khối van chính ưu tiên độ bền và khả năng chịu áp suất bằng thép 45# hoặc 27SiMn, khối van dẫn hướng cân bằng độ chính xác và chi phí với thép 45#, trong khi khối van phụ trợ sử dụng thép hoặc nhôm dựa trên kết nối dụng cụ và các cân nhắc về trọng lượng. Các kỹ thuật xử lý bao gồm xử lý nhiệt và mài ảnh hưởng quan trọng đến hiệu suất, trong đó độ chính xác đường dầu không đủ hoặc chất lượng bề mặt có thể dẫn đến các vấn đề vận hành và rò rỉ.
