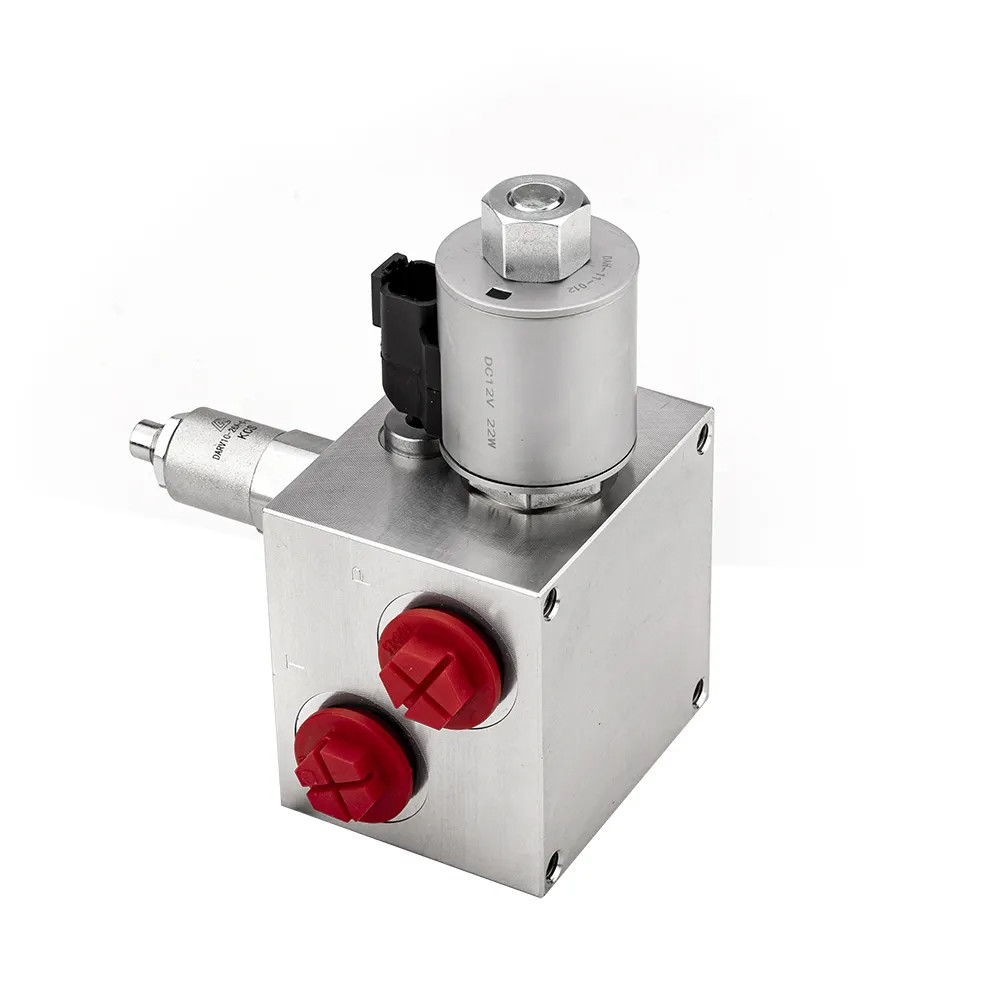

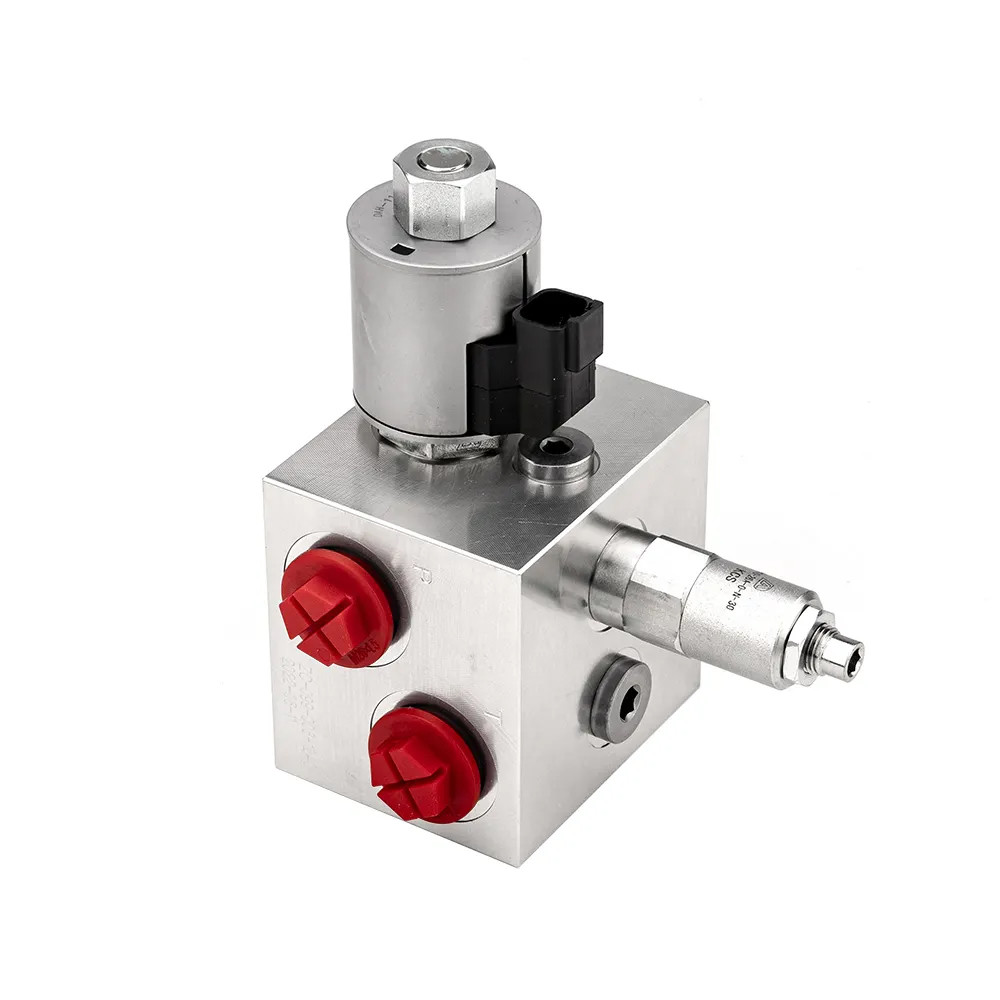

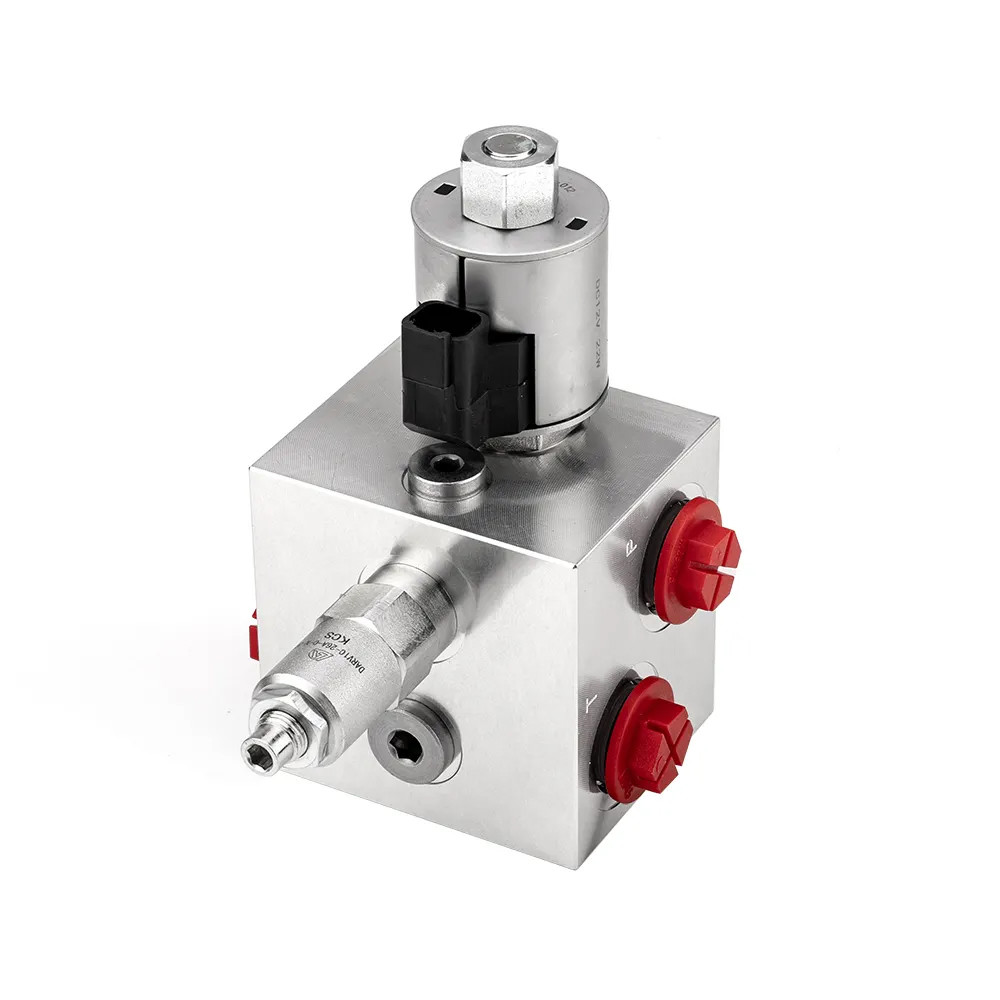

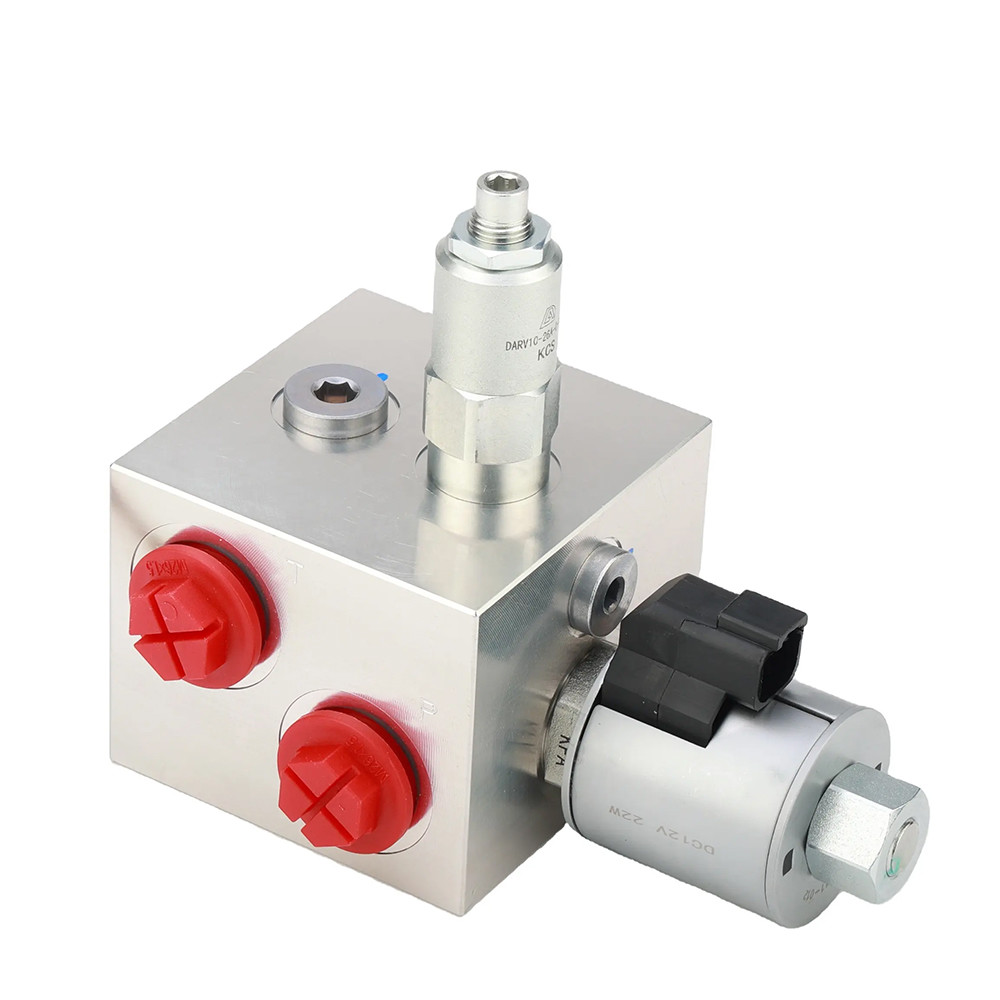

Một khối van thủy lực là một thành phần được sử dụng trong một hệ thống thủy lực để kiểm soát áp suất, dòng chảy và hướng của một chất lỏng (thường là dầu thủy lực).lõi vanSau đây là nguyên tắc hoạt động cơ bản của một khối van thủy lực:

Cơ thể van: Cơ thể van là cấu trúc cơ bản của khối van, và nó có nhiều kênh bên trong để hướng dòng dầu thủy lực.
lõi van: lõi van là phần di chuyển trong khối van, thường phù hợp với hình dạng của các kênh bên trong thân van.Vị trí của lõi van xác định đường dòng chảy của dầu thủy lực.
Dưới đây là một số van thủy lực phổ biến và nguyên tắc hoạt động của chúng:

1. van điều khiển hướng
Van điều khiển hướng được sử dụng để điều khiển hướng lưu lượng dầu thủy lực.

Nguyên tắc hoạt động: Con đường dòng chảy dầu thủy lực được thay đổi bằng cách di chuyển lõi van.vị trí của lõi van có thể làm cho dòng dầu thủy lực đến một đầu hoặc đầu khác của xi lanh thủy lực, do đó kéo dài hoặc thu hồi piston.

2. van điều khiển áp suất
Van điều khiển áp suất được sử dụng để điều chỉnh hoặc hạn chế áp suất trong hệ thống.

Nguyên tắc hoạt động: loại van này thường bao gồm một lò xo và một lõi van. Khi áp suất hệ thống đạt được giá trị đặt, dầu thủy lực sẽ đẩy lõi van mở,cân bằng lực mùa xuân, cho phép một phần dầu chảy trở lại bể hoặc bỏ qua, giữ cho áp suất hệ thống ổn định.


3. van điều khiển dòng chảy
Van điều khiển dòng chảy được sử dụng để điều chỉnh dòng chảy dầu thủy lực qua van.
Nguyên tắc hoạt động: Dòng chảy được điều khiển bằng cách điều chỉnh kích thước của máy throttle trên lõi van.


4. van ngược
Van đảo được sử dụng để thay đổi hướng dòng chảy của dầu trong hệ thống thủy lực.
Nguyên tắc hoạt động: Bằng cách thao tác vị trí của lõi van, các cổng lưu lượng và lưu lượng dầu được thay đổi,do đó thay đổi hướng chuyển động của động cơ (chẳng hạn như xi lanh hoặc động cơ thủy lực).
Nguyên tắc hoạt động toàn diện
Khi dầu thủy lực đi vào khối van từ lối vào, nó được hướng đến các kênh khác nhau theo vị trí của lõi van.
Vị trí của lõi van thường được xác định bởi một tín hiệu điều khiển bên ngoài, chẳng hạn như một từ điện, một thanh cầm tay, một tín hiệu thủy lực hoặc khí nén.
Khi tín hiệu điều khiển hoạt động trên lõi van, lõi van di chuyển, do đó mở hoặc đóng một mạch dầu cụ thể để đạt được các chức năng khác nhau của hệ thống thủy lực.
Thiết kế của khối van thủy lực cho phép nó tích hợp nhiều chức năng, giảm các điểm kết nối và điểm rò rỉ và cải thiện độ tin cậy và hiệu quả của hệ thống.Bằng cách kiểm soát chính xác dòng chảy của dầu thủy lực, khối van thủy lực đóng một vai trò quan trọng trong hệ thống thủy lực.
